您现在的位置：大金首页 >> 产品介绍 >> G系列

·G型系列高效能涡旋压缩机

★高效率的优点

采取高低压腔：吸入气体的最大热绝缘

采取轴向柔性结构：由柔性结构的油膜作用而产生的密封技术

采取非对称涡旋盘结构：吸入冷媒路径最短，冷媒二次膨胀小

★高可靠性的优点

非对称涡旋盘结构：很强的抗液击柔性结构

采取轴向柔性结构：对低噪音、环境温度的适用性很强

采取干式轴承：缺少冷冻机油或浓度低下时进行润滑

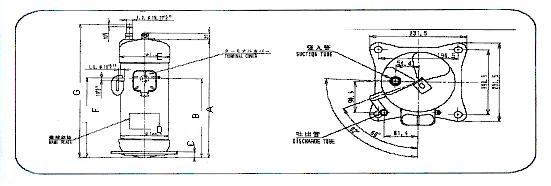

·G型压缩机标准尺寸制冷剂R22/R407C

型号 MODEL	A	B	C	D	E	F	G	H
JT90、JT95、JT100	342.3	258.3	156.4	20.7	256.1	397.8	132.3	106.7
JT132、JT140	349.8	265.8	165.9	20.6	263.6	412.6	137.3	111.4
JT125—JT170	349.8	265.8	165.9	20.6	263.6	412.6	137.3	111.4

·G型压缩机型谱制冷剂R22

标称 HP	电源	型号	性能						排量 cm³/r
			测定电源	制冷量		输入功率KW	电流 A	COP W/W		吸气管mm	排气管mm
			测定电源	KW	BTU/H	输入功率KW	电流 A	COP W/W		吸气管mm	排气管mm
3	220V/50Hz 单相	JT90GABV1L	220V/50Hz	8.41	28700	2.56	11.9	3.3	45.8	Φ22.1-Φ22.25	Φ16-Φ16.15
3		JT95GABV1L	220V/50Hz	9.07	91100	8.03	13.7	3.3	49.4	Φ22.1-Φ22.25	Φ16-Φ16.15
3		JT100GABV1L	220V/50Hz	9.33	102000	8.94	15.2	3.31	49.8	Φ22.1-Φ22.25	Φ16-Φ16.15
4		JT125GA-V1	220V/50Hz	11.7	106200	9.24	15.7	3.33	63.2	Φ22.1-Φ22.25	Φ16-Φ16.15
4	380-415V/ 三相50Hz	JT125GABY1	380V/50Hz	11.7	39900	3.44	6	3.4	63.2	Φ22.1-Φ22.25	Φ16-Φ16.15
4		JT125GA-Y1	380V/50Hz	11.7	39900	3.44	6	3.4	63.2	Φ22.1-Φ22.25	Φ16-Φ16.15
5		JT160GA-Y1	380V/50Hz	14.6	49800	4.3	7.5	3.4	79.2	Φ22.1-Φ22.25	Φ16-Φ16.15
5		JT160GABY1	380V/50Hz	14.6	49800	4.3	7.5	3.4	79.2	Φ22.1-Φ22.25	Φ16-Φ16.15
5.5		JT170GA-Y1	380V/50Hz	15.6	53200	4.59	8.1	3.4	84	Φ22.1-Φ22.25	Φ16-Φ16.15
4	220V三相 50/60Hz	JT125GABTAL	220V/60Hz	13.9	47400	4.09	12	3.4	63.2	Φ22.35-Φ22.5	Φ16-Φ16.15
5		JT160GABTAL	220V/60Hz	17.4	59400	5.12	15.2	3.4	79.2	Φ22.35-Φ22.5	Φ16-Φ16.15
5.5		JT170GABTAL	220V/60Hz	18.6	63500	5.47	16.1	3.4	84	Φ22.35-Φ22.5	Φ16-Φ16.15
3	380V三相 50Hz	JT90GABY1L	380V/50Hz	8.41	28700	2.47	4.36	3.4	45.8	Φ22.35-Φ22.5	Φ16-Φ16.15
3		JT95GABY1L	380V/50Hz	9.07	30900	2.67	4.62	3.4	49.4	Φ22.35-Φ22.5	Φ16-Φ16.15
4		JT125GABY1L	380V/50Hz	11.7	39900	3.44	6	3.4	63.2	Φ22.35-Φ22.5	Φ16-Φ16.15
4.5		JT150GABY1L	380V/50Hz	13.7	46700	4.03	7.3	3.4	74.3	Φ22.1-Φ22.25	Φ16-Φ16.15
5		JT160GABY1L	380V/50Hz	14.6	49800	4.3	7.5	3.4	79.2	Φ22.1-Φ22.25	Φ16-Φ16.15
5.5		JT170GABY1L	380V/50Hz	15.6	53200	4.59	8.1	3.4	84	Φ22.1-Φ22.25	Φ16-Φ16.15
5		JT132GHBY1L	380V/50Hz	12.4	42300	3.65	6.1	3.4	67	Φ22.1-Φ22.25	Φ16-Φ16.15
5		JT132GHBY1L	380V/50Hz	11.9	40600	3.14	5.4	3.8	67	Φ22.1-Φ22.25	Φ16-Φ16.15
5		JT140GHBY1L	380V/50Hz	12.9	44000	3.8	6.59	3.4	70	Φ22.1-Φ22.25	Φ16-Φ16.15
5		JT140GHBY1L	380V/50Hz	12.3	42000	3.29	5.87	3.74	70	Φ22.1-Φ22.25	Φ16-Φ16.15
5		JT140GHSY1L	380V/50Hz	12.9	44000	3.8	6.33	3.4	70	Φ22.1-Φ22.25	Φ16-Φ16.15
5		JT140GHSY1L	380V/50Hz	12.3	42000	3.29	5.55	3.74	70	Φ22.1-Φ22.25	Φ16-Φ16.15

压缩机测试条件
	蒸发温度	冷凝温度	过冷度	过热度	环境温度
压缩机	7.2℃	54.4℃	8.3℃	11.1℃	35℃
压缩机	5℃	48℃	5℃	8℃	35℃

·G型压缩机型谱制冷剂R407C

标称 HP	电源	型号	性能						排量 cm³/r
			测定电源	制冷量		输入功率KW	电流 A	COP W/W		吸气管mm	排气管mm
			测定电源	KW	BTU/H	输入功率KW	电流 A	COP W/W		吸气管mm	排气管mm
3	220V/50Hz 单相	JT90GBBV1L	220V/50Hz	8.49	29000	2.73	12.7	3.11	45.8	Φ22.1-Φ22.25	Φ16-Φ16.15
3		JT95GBBV1L	220V/50Hz	9.16	31300	2.95	13.6	3.11	49.4	Φ22.1-Φ22.25	Φ16-Φ16.15
4		JT125GBBV1L	220V/50Hz	11.8	40300	3.8	18.7	3.11	63.2	Φ22.35-Φ22.5	Φ16-Φ16.15
3	380V/50Hz 三相	JT90GBBY1L	380V/50Hz	8.49	29000	2.65	4.6	3.2	45.8	Φ22.1-Φ22.25	Φ16-Φ16.15
3		JT95GBBY1L	380V/50Hz	9.16	31300	2.86	4.9	3.2	49.4	Φ22.1-Φ22.25	Φ16-Φ16.15
4		JT125GBBY1L	380V/50Hz	11.8	40300	3.69	6.4	3.2	63.2	Φ22.35-Φ22.5	Φ16-Φ16.15
5		JT160GBBY1L	380V/50Hz	14.7	50200	4.6	7.59	3.2	79.2	Φ22.1-Φ22.25	Φ16-Φ16.15
5.5		JT170GBBY1L	380V/50Hz	15.7	53600	4.91	8.5	3.2	84	Φ22.35-Φ22.5	Φ16-Φ16.15

压缩机测试条件
	蒸发温度	冷凝温度	过冷度	过热度	环境温度
压缩机	7.2℃	54.4℃	8.3℃	11.1℃	35℃

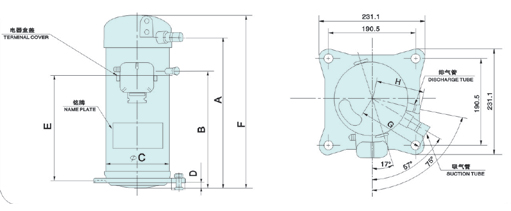

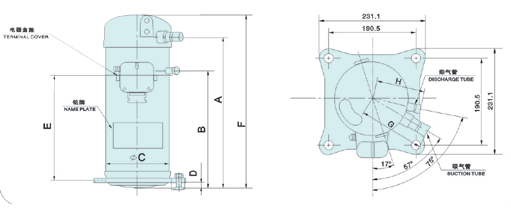

·G型压缩机标准尺寸制冷剂R410A

型号 MODEL	A	B	C	D	E	F	G	H	I
JT90G-P8V1N(P8V1)	446	293.3	19.9	158	1654.6	259.5	506.1	77.1	88.5
JT125G-P8V1	471.3	322	21.3	168.5	176	324.6	531.4	81.4	90.5
JT125G-P8Y1	456.3	307	21.3	168.5	176	309.6	516.4	81.4	90.5
JT160(170)G-P8V1	468.5	312	21.3	168.5	176	314.6	528.6	81.4	90.5

型号 MODEL	A	B	C	D	E	F	G	H
JT71G-P8TJ(P8Y1)	436	283.3	288.9	416.1	159.8	165.6	114	137.8
JT85G-P8TJ	446	293.3	298.3	426.1	159.8	165.6	114	137.8
JT71G(85G0-P8VD
JT71G(85G、90G)P8VJ
JT118GP8YD(P8YZN)	456.3	307	312.6	436.4	170.1	176	118.8	143
JT112G(118G、125G)-P8VJ	471.3	322	327.6	451.4	170.1	176	118.8	143

·G型压缩机型谱制冷剂R410A

标称 HP	电源	型号	性能						排量 cm³/r
			测定电源	制冷量		输入功率KW	电流 A	COP W/W		吸气管mm	排气管mm
			测定电源	KW	BTU/H	输入功率KW	电流 A	COP W/W		吸气管mm	排气管mm
3	220-230V 单相50Hz	JT90G-P8V1N	220V/50Hz	8.54	29100	2.95	13.4	2.89	33.1	Φ19.17-Φ19.32	Φ16-Φ16.15
3	220-230V 单相50Hz	JT90G-P4V1N	220V/50Hz	8.54	29100	2.95	13.4	2.89	33.1	Φ19.17-Φ19.32	Φ16-Φ16.15
4	220-230V 单相50Hz	JT125G-P8V1	230V/50Hz	11.8	40300	4.08	19.9	2.89	46	Φ19.17-Φ19.32	Φ16-Φ16.15
4	220-230V 单相50Hz	JT125G-P4V1	230V/50Hz	11.8	40300	4.08	19.9	2.89	46	Φ19.17-Φ19.32	Φ16-Φ16.15
3	380-415V 三相50Hz	JT71G-P8Y1	380V/50Hz	6.74	22000	2.25	4.0	3.00	26.1	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT85G-P8Y1	380V/50Hz	8.06	27500	2.69	4.8	3.00	31.3	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT90G-P8Y1	380V/50Hz	8.54	29100	2.84	4.9	3.00	33.1	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT90G-P4Y1	400V/50Hz	8.54	29100	2.83	4.7	3.01	33.1	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT118G-P8Y1	380V/50Hz	11.14	38000	3.71	6.2	3.00	43.4	Φ19.17-Φ19.32	Φ16-Φ16.15
4		JT125G-P8Y1	400V/50Hz	11.8	40300	3.93	6.5	3.00	46	Φ19.17-Φ19.32	Φ16-Φ16.15
4		JT125G-P4Y1	400V/50Hz	11.8	40300	3.93	6.5	3.00	46	Φ19.17-Φ19.32	Φ16-Φ16.15
4		JT140G-P8Y1	380V/50Hz	13.06	44500	4.28	7.5	3.05	49.7	Φ19.17-Φ19.32	Φ16-Φ16.15
4		JT140G-P4Y1	380V/50Hz	13.06	44500	4.28	7.5	3.05	49.7	Φ19.17-Φ19.32	Φ16-Φ16.15
5		JT160G-P8Y1	400V/50Hz	14.93	50900	4.88	8.3	3.06	56.8	Φ19.17-Φ19.32	Φ16-Φ16.15
5		JT160G-P4Y1	400V/50Hz	14.93	50900	4.88	8.3	3.06	56.8	Φ19.17-Φ19.32	Φ16-Φ16.15
5.5		JT170G-P8Y1	400V/50Hz	15.91	54300	5.2	8.9	3.06	60.5	Φ19.17-Φ19.32	Φ16-Φ16.15
5.5		JT170G-P4Y1	400V/50Hz	15.91	54300	5.2	8.9	3.06	60.5	Φ19.17-Φ19.32	Φ16-Φ16.15
3	208-230V/ 单相60Hz	JT71G-P8VJ	230V/60Hz	8.13	27700	2.81	14.6	2.89	26.1	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT85G-P8VJ	230V/60Hz	9.73	33200	3.37	14.6	2.89	31.3	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT90G-P8VJ	230V/60Hz	10.3	35100	3.56	15.4	2.89	33.1	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT100G-P8VJ	230V/60Hz	10.97	37400	3.8	16.6	2.89	33.1	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT112G-P8VJ	230V/60Hz	12.6	43000	4.29	18.9	2.94	41.2	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT118G-P8VJ	230V/60Hz	13.31	45400	4.53	19.9	2.94	43.4	Φ19.17-Φ19.32	Φ16-Φ16.15
4		JT125G-P8VJ	230V/60Hz	14.1	48100	4.8	21.1	2.94	46.0	Φ19.17-Φ19.32	Φ16-Φ16.15
5		JT140G-P8VJ	230V/60Hz	15.47	53100	5.27	23.5	2.94	49.7	Φ19.17-Φ19.32	Φ16-Φ16.15
3	250-280V 单相60Hz	JT71G-P8VD	265V/60Hz	8.13	27700	2.81	10.6	2.89	26.1	Φ19.17-Φ19.32	Φ16-Φ16.15
3	250-280V 单相60Hz	JT85G-P8VD	265V/60Hz	9.73	33200	3.37	12.7	2.89	31.3	Φ19.17-Φ19.32	Φ16-Φ16.15
3	208-230V 三相60Hz	JT71G-P8YD	230V/60Hz	8.13	27700	2.82	8.33	2.88	26.1	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT85G-P8TJ	230V/60Hz	9.73	33200	3.36	9.37	2.9	31.3	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT118G-P8TJ	230V/60Hz	13.31	45400	4.44	12.5	3.06	43.4	Φ19.17-Φ19.32	Φ16-Φ16.15
5		JT140G-P8TJ	230V/60Hz	15.47	52800	5.15	14.5	3.00	49.7	Φ19.17-Φ19.32	Φ16-Φ16.15
5		JT160G-P8TJ	230V/60Hz	17.8	60700	5.81	17.2	3.06	56.8	Φ19.17-Φ19.32	Φ16-Φ16.15
3	440-480V 三相60Hz	JT71G-P8YD	460V/60Hz	8.13	27700	2.82	3.9	2.88	26.1	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT85G-P8YD	460V/60Hz	9.73	33200	3.36	4.5	2.9	31.3	Φ19.17-Φ19.32	Φ16-Φ16.15
3		JT118G-P8YD	460V/60Hz	13.31	45400	4.44	6.1	3.06	43.4	Φ19.17-Φ19.32	Φ16-Φ16.15
5		JT140G-P8YD	460V/60Hz	15.47	52800	5.15	7.3	3.00	49.7	Φ19.17-Φ19.32	Φ16-Φ16.15
3	575V 三相60Hz	JT118G-P8YZN	575V/60Hz	13.31	45400	4.44	5.1	3.00	43.4	Φ19.17-Φ19.32	Φ16-Φ16.15
5	575V 三相60Hz	JT140G-P8YZN	575V/60Hz	15.47	52800	5.15	5.75	3.00	49.7	Φ19.17-Φ19.32	Φ16-Φ16.15

压缩机测试条件
	蒸发温度	冷凝温度	过冷度	过热度	环境温度
压缩机	7.2℃	54.4℃	8.3℃	27.8℃	35℃
